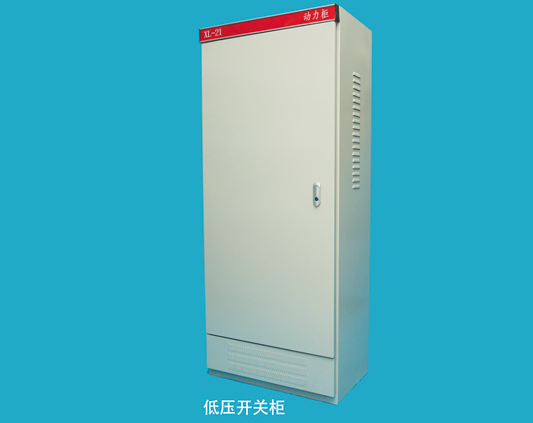

低压开关柜

发布日期：2021-11-17 作者：高低压配电箱点击：

低压开关柜是按一定的接线方案将涉及低压开关电器成套组装的一种低压配电装配。在1000V以下的供电体系中作为动力和照明配电之用。一样它也有固定安装和抽出式安装两大类。

低压配电柜用于变、配电所及各种自备电站中作交流50Hz、500以下的低压动力和照明配电。目前我国生产的低压配电柜有双面操作固定式、单面操作固定式和抽屉式三种。双面操作式可以双面维护；单面操作式只能单面维护，可靠墙安装，柜前操作维护；抽屉式拥有较多的回路，通过备用抽屉可以立即更换有故障的单元回路，具有能迅速恢复供电的特点。高低压配电箱

固定式低压开关柜的型号有BSL型和BD型。抽屉式低压开关柜有BFC型和DOMINO-Ⅱ型。

目前BS型低压开关柜已由PG型取代。

低压开关柜主要应用于输电、配电及电能转换，因功能多、使用效果好而被广泛应用于发电厂、化工、冶金、纺织、高层建筑和石油等各个行业。目前市场上流行着多种低压开关柜，但它们的用途和结构特点各不相同。

开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
